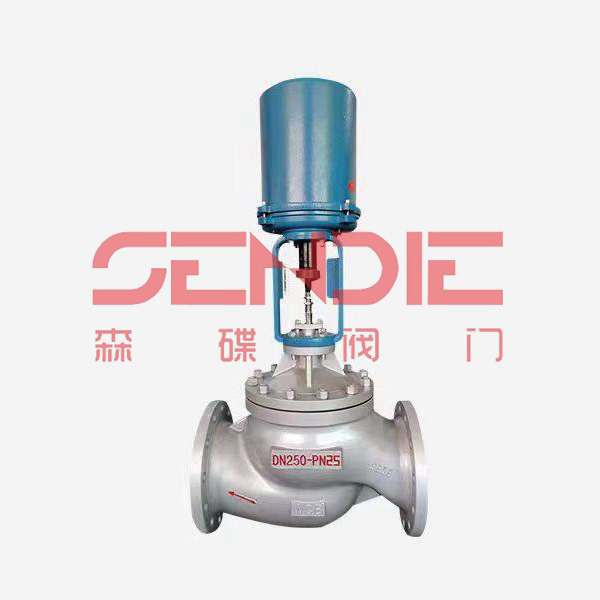

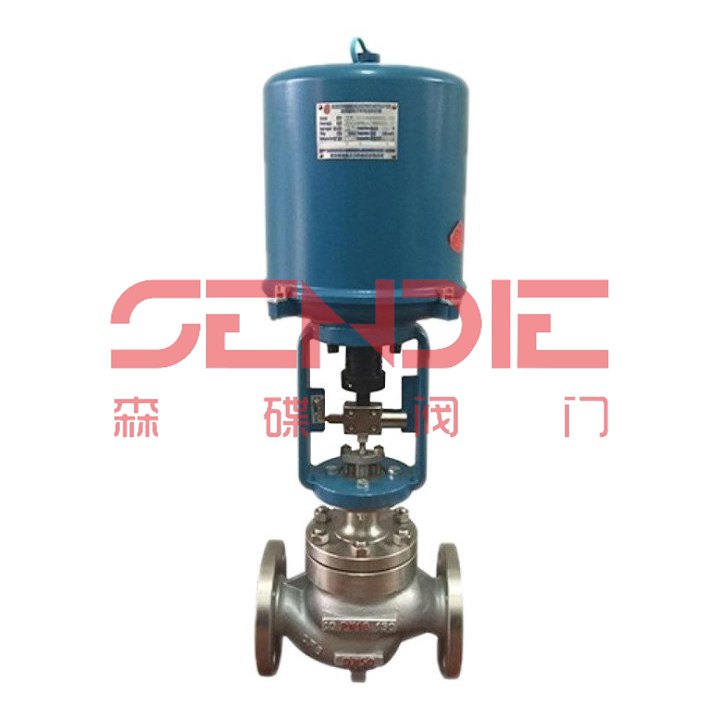

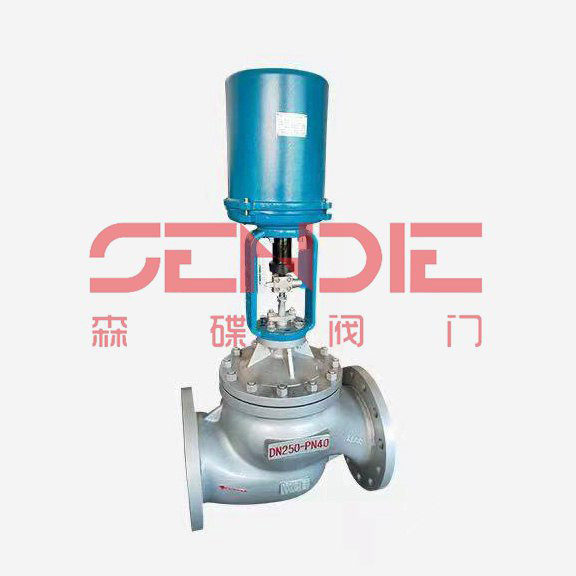

电动单座调节阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、电动单座调节阀产品概述
电动单子调节阀是由阀体、阀座、阀芯、阀杆、导向套、阀盖及密封填料与电动执行器配合后组成。电动执行机构为电子化一体式结构，内有放大器，输入控制信号（4~20mADC或者1~5VDC）及电源即可控制阀门开度，达到对压力、流量、液位、温度等工业参数的调节。电动单座调节阀流体通道为S型，压降损失小、流量大、流量特性精度高，可调范围广。电动调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动套筒调节阀，电动平衡笼式调节阀，电动单座套筒调节阀广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。
二、电动单座调节阀技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
系数KV值	等百分比	6.3	10	16	25	40	63	100	155	250	370	580	850	1180
允许压差（Mpa）		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力（Mpa）		1.6、2.5、4.0、6.4、10.0
额定行程（mm）		16		25			40			60			100
阀盖形式		标准型（-17~+250°）、高温型（+250°~+450°）、低温型（-40°~-196°）、波纹管型（-40°~+350°）
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		平衡式阀芯（套筒导向）
流量特性		直线性、等百分比
配置执行器类别		381L系列电动执行器、PSL系列电动执行器（可指定其它品牌）
执行器参数		电源电压：220V/50Hz、输入信号4~20mA或1~5V.DC，输出信号：4~20mA.DC
		防护等级：相当于IP55，防爆标志：ExdII BT4 （ExdII BT6特殊定制）手操功能：手柄
		环境温度：-25度~+70度、环境湿度：≤95%

三、电动单座调节阀性能指标

项目			指标值
基本误差%			配3810L±2.5，配PSL±1.0
回差5			配3810L±2.0，配PSL±1.0
死区%			1%
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	终点	±2.5
		终点	±2.5
额定行程偏差%			≤±2.5
泄露了L/H			0.01%x阀额定容量（硬密封）、零泄漏（软密封）
可调范围R			30:1

四、电动单座调节阀零件材料

序号	零件名称	零件材料
1	阀体	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
2	垫片	PTFE/金属石墨缠绕垫片
3	套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	中垫	PTFE/金属石墨缠绕垫片
6	阀盖	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
7	阀杆	304	304	316	316L
8	填料	PTFE/柔性石墨
9	压盖	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)

五、电动单座调节阀连接尺寸

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	143	158	170	195	230
	PN40	52.5	57.5	75	75	85.5	92.5	100	118	150	168	187.5	205	245
	PN64	65	40	85	85	90	103	108	125	173	195	207.5	230	260
H 1		132	132	158	170	179	214	221	234	270	294	331	390	450
H 2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
H 2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

电动单座调节阀选型参数
（1）阀体参数：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4~20mA,1~5V）
