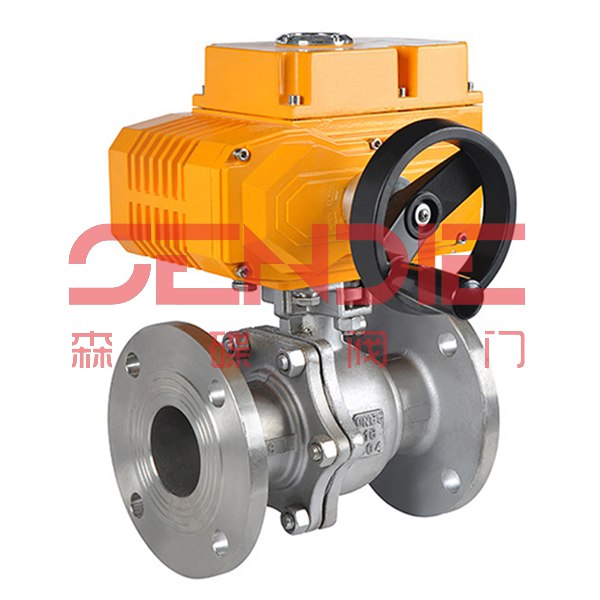

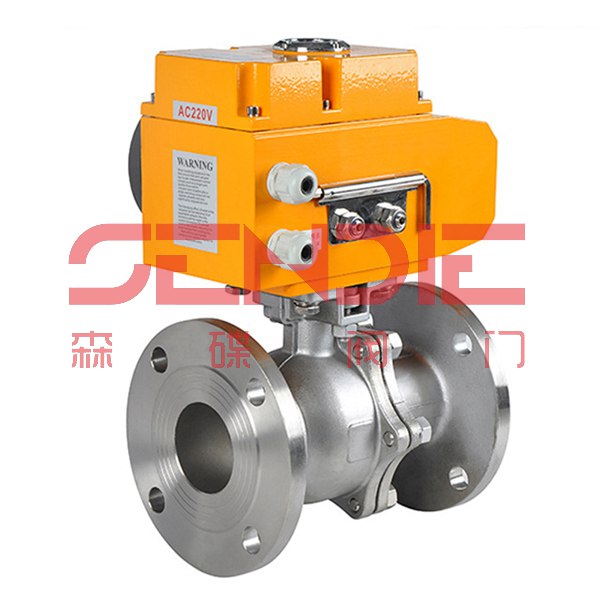

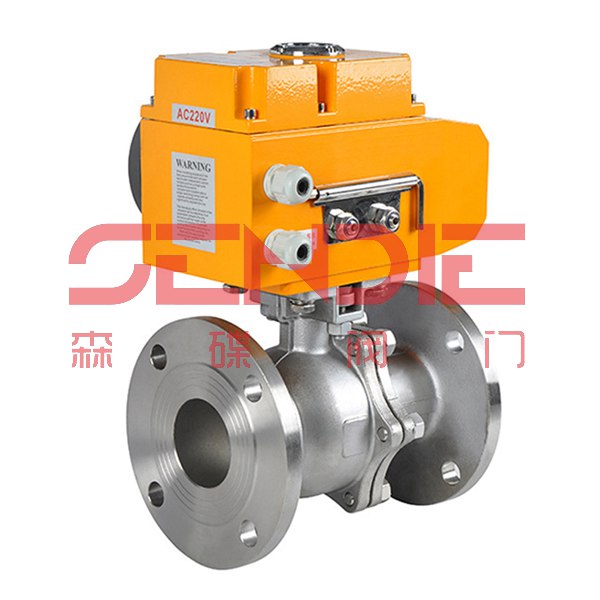

电动铸钢球阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、Q941F电动球阀产品概述：
Q941F电动法兰式软密封球阀只需要通过角行程电动执行器带动阀门旋转90度即可全开全关，与相同规格的闸阀和截止阀相比较，球阀阀体的通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动软密封是一种重要的阀类，在石油化工和长输管线等领域有广泛使用。它的关闭件是一个带孔的部分球体，球体岁阀杆转动，实现阀门的开启或关闭。其特点如下：适用于两位切断、调节的场合。电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断或流通。密封性能优良、流通能力大、装卸维护方便、流阻小、可靠，甚至切断。电动软密封球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作简单、可靠性强。流向可任意，可调范围广，能用于高压或大口径场合，控制高粘度，带有纤维和细颗粒的介质。直连方式，电动执行机构内置伺服系统，无需另外配伺服放大器，输入输出信号4~20mA及AC220V电源即可控制运转。
二、Q941F电动球阀技术参数

公称通径（DN）	15	20	32	40	50	65	80	100	125	150	200	250	300
流量系数KV	21	38	72	170	273	384	512	940	1452	2222	3589	5128	7359
公称压力（Mpa）	PN1.6、2.5、4.0、6.4Mpa
泄露量	软密封：零泄漏
阀体形式	两段式阀体（浮动球体）										两段式球体（固定球体）
阀芯形式	（O）型球芯阀芯
密封填料	聚四氟乙烯（PTFE)、金属石墨缠绕垫片
连接方式	法兰、焊接、螺纹
流量特性	近似快开型
可调范围	DN15~65						DN80~300
	250比1						350比1
基本误差	± 1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤180℃、PPL≤280℃
配置执行机构	可配JXX、HQ、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4~20mA模拟量信号控制）

三、Q941F电动球阀执行器参数

执行器类别	SYJXX执行器参数	3610R系列执行器参数	JHQ系列执行器参数
电源电压	标准：AC220V单相、可选AC110V单相、AC380/440V三相、DC24V
输出力矩	50N.M~2000N.M	50N.M~1500N.M	50N.M~3000N.M
动作范围	0~90℃、0~360℃	0~90℃	0~90℃、0~270℃可选
输入信号	开关量、4~20mA模拟量	4~20mA模拟量信号	开关量、4~20mA模拟量信号
反馈信号	开关量、4~20mA模拟量	4~20mA模拟量信号	开关量、4~20mA模拟量信号
动作时间	15/30/60秒	10/15/30秒	18S~112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	零下30~+60度	零下30~+60度	零下20~+70度
手动操作	同附带手柄操作	同附带手柄操作	机械离合
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67定制IP68
防爆等级	无防爆	Exd IIBT4	Exd IIBT4或Exd IIBT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2寸进线线锁	2-PF 1/2寸进线线锁	2个 PF3/4寸
壳体材料	铝合金	钢、铝合金	钢、铝合金、铝青铜、聚碳酸脂
外图层	干粉、环氧聚酯，具有超强防腐功能
采用独特的电制动线路，定位精度高，执行机构灵敏，启动停止迅速，运行平稳。具有抗干扰、抗浪涌电压、防击穿能力强
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

四、Q941F电动球阀零件材料

零件名称	材料名称
阀体	WCB	304（CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氧化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯（PTFE)、增强聚四氟乙烯（PPL）对位聚酯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

五、Q941F电动球阀性能指标

公称通径（DN）		DN15~300
公称压力	PN(Mpa）	1.6	2.5	4	6.4
实验压力	强度试验	15	24	37.5	48
	密封试验	11	17.6	27.5	35.2
	低压气密试验	0.5~0.7
适用介质	水、油、蒸汽、硝酸类（温度≤200度）、醋酸类（≤200度）

六、Q941F电动球阀连接尺寸

公称通径DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H/A		由于阀门密封选择及温度不同，执行器尺寸需要实际配置，该尺寸可以咨询销售员
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6Mpa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*18	8*18	8*22	12*22	12*26	12*26
PN1.5Mpa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*22	8*26	8*26	12*26	12*30	16*30

备注：Q941F电动法兰式球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号（4~20mA,1-5V）、作用形式（电开式、电关式）。
