产品详情

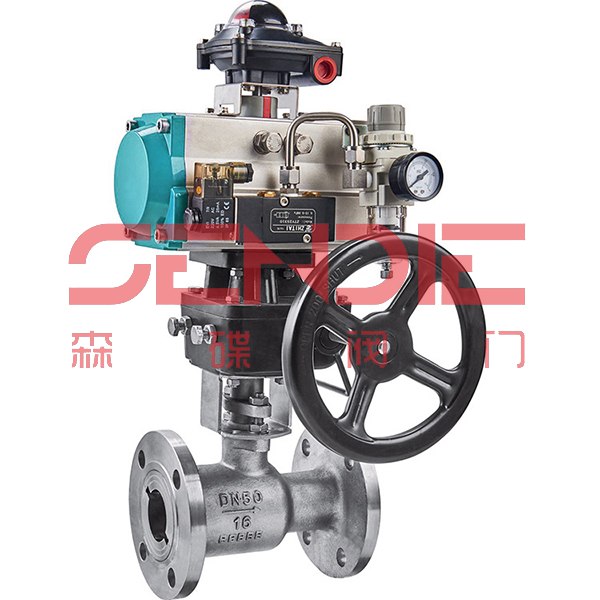

一、气动高温球阀 产品概述
气动高温硬密封球阀是采用金属硬密封球阀及活塞式气动执行器组成。气动高温球阀密封面采用金属硬密封阀座，可适用于≤500º以内的介质。气动高温球阀可配以阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
二、气动高温球阀 设计标准
| 设计与制造 | GB12237-89、API 608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANIS B16.5.ANSI B2212~2214 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NFE29-305、DIN3202 |
| 试验和检验 | JB/T9092、API598、GB/T13927 |
三、气动高温球阀 技术参数
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 公称压力（Mpa） | PN1.6、2.5、4.0、6.4MPa | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接方式 | 法兰式、焊接式 | |||||||||||
| 阀芯形式 | “O”型球形阀芯 | |||||||||||
| 密封填料 | 柔性石墨、金属缠绕垫片 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 动作范围 | 0~90º | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01％ | |||||||||||
| 适用温度 | PPL≤300℃、硬密封≤450℃ | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2％ | |||||||||||
| 死区 | 带定位器：小于全行程的2％ | |||||||||||
| 可调范围 | 250比1 | |||||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||
四、气动高温球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单作用、双作用气动执行器 |
| 供气压力 | 0.4~0.7Mpa |
| 气源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 环境温度 | 零下30~+70度 |
| 作用形式 | 单作用执行机构：气关式（B）-失气时阀位开（FO）：气开式（K）-失气时阀位关（FC）；双作用气动执行机构：气关式（B）-失气时阀位保持（FL）：气开式（K）-失气时阀位保持（FL） |
| 可配附件 | 定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小
2、气缸选用铝金材料，重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选用带电讯号反馈指示及各类附件以实现自动化操作
6、两端调的节螺钉可是标准产品在0º和90º有±4º的可调范围。确保与阀门的同步精确
五、气动高温球阀 零件材料
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增强聚四氟乙烯（PPL）、对位聚苯、不锈钢密封圈 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 |
备注：气动硬密封球阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式、气-关式）
