气动固定式球阀（大口径）

一、固定式气动球阀 产品概述

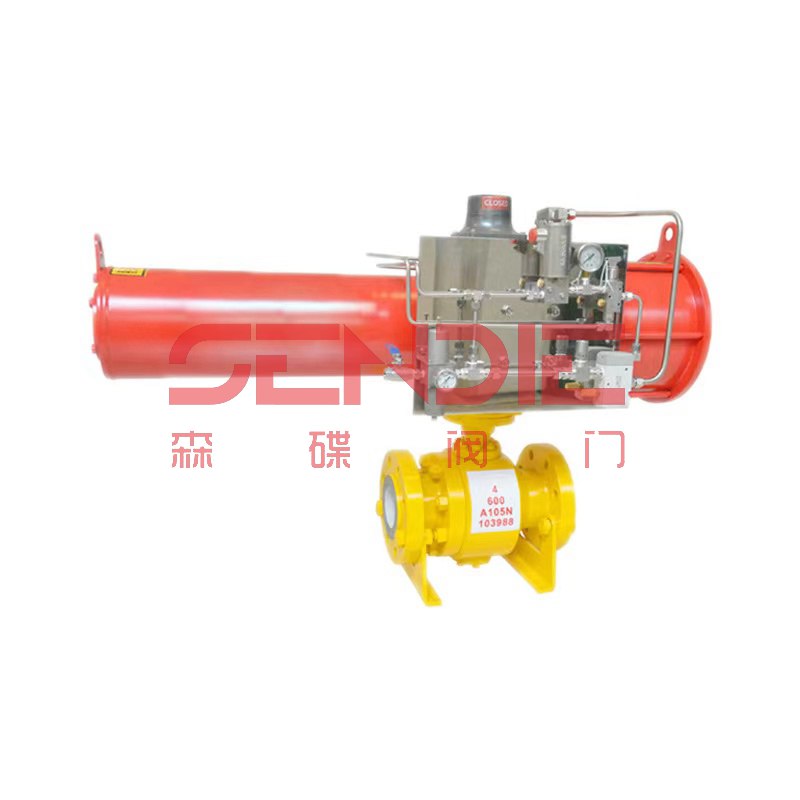

固定式气动球阀是新一代高性能气动球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，固定式气动球阀适用于各种腐蚀性和非腐蚀性介质。Q647气动固定球阀它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而没有流向限制，是双向。本阀有两块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴阀体，保持密封。上下阀杆均设有PTFE轴承，减少摩擦，操作省力，小轴底部没有调整片，保证球与密封圈的接触位置。固定式气动球阀采用全通经的结构使阀门流量孔么与管线内径一致，以便管线清扫。与电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
二、固定式气动球阀 产品特点
（1）固定式气动球阀采用固定球设计，相对运动部位均采用摩擦系数小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
（2）固定式气动球阀采用全通径或缩径设计，流通阻力小。
（3）固定式气动球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不需考虑介质的流向。
（5）具有防火防静电结构，在阀杆与阀体及阀杆与球体直间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
三、固定式气动球阀 技术参数

四、固定式气动球阀 执行器参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小
2、气缸选用铝金材料，重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选用带电讯号反馈指示及各类附件以实现自动化操作
6、两端调的节螺钉可是标准产品在0º和90º有±4º的可调范围。确保与阀门的同步精确
五、固定式气动球阀 零件材料

六、固定式气动球阀 应用标准

备注：固定式气动球阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式、气-关式）
