产品详情

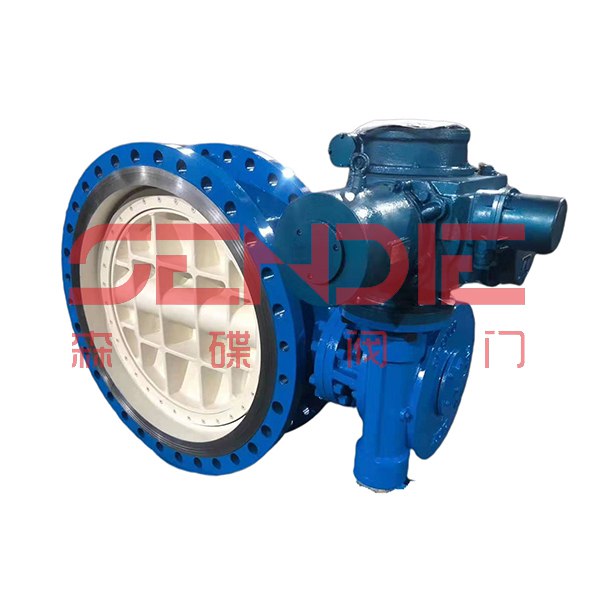

一、电动调节蝶阀 产品概述
电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻，只有少数几个零件组成。而且只需要旋转90度即可快速启闭，操作简单，同时电动调节碟阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4-20mA信号来完成调节工作。电动调节蝶阀主要适用于各种工业自动化生产的管道流量、压力、温度的控制。
电动调节蝶阀，电子式电动调节蝶阀，电动防爆调节蝶阀广泛应用于石油，化工，造纸，冶金，污水处理等生产部门的气体，蒸汽，液体输送管道中介质的调节。
二、电动调节蝶阀 技术参数及性能指标
| 公称通经DN（mm） | 50~1200 |
| 公称压力 | PN0.6、1.6/2.5MPa |
| 连接形式 | 法兰式、对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0~90º |
| 泄漏量 | 按GT/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 | ±2.5％ |
| 回差 | ±2.5％ |
| 死区 | 1％可调 |
| 可调范围 | 50:1 |
| 配置执行机构 | 可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯（开关两位控制）、智能调节（4-20mA模拟量信号控制 |
三、电动调节蝶阀 执行器技术参数
| 输出力矩 | 50N.M~2000N.M | 50N.M~1500N.M | 50N.M~3000N.M |
| 动作范围 | 0~90º 0~360º | 0~90º | 0~90º 0~270º可选 |
| 控制方式 | 开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4~20mA模拟量信号控制） | ||
| 动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
| 保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
| 环境温度 | ‘-30º~60º | ‘-30º~60º | ’-20℃~＋70℃ |
| 手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | Exd II BT4 | Exd II BT4，Exd II CT6 |
| 位置测量 | 可选装开关或电位计 | 比列控制单元 | 电位计、比列控制单元 |
| 驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
| 进线接口 | PE1/2'' 进线线锁 | 2-PE 1/2'' 进线线锁 | 2个 PE3/4'' |
| 壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | ||
| 采用独特的电制动线路，因而定位精度高，启动停止迅速，运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强等特点 | |||
| 适用于动作频繁的调节回路，当接通持续率为25％时，每小时动作次数可达630-1200次 | |||
四、电动调节蝶阀 零件材料
| 零件材料 | 材料名称 |
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 碟板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
五、电动调节蝶阀 性能规范
| 公称通径DN（mm） | DN50~1200 | ||||
| 公称压力 | PN(MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5~0.7 | ||||
| 适用介质 | 水、油、蒸汽、硝酸类（温度≤200℃）、醋酸类（温度≤200℃） | ||||
六、电动调节蝶阀 设计标准
| 设计标准 | GB/T2238-1989 |
| 法兰连接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000;JB/T9092-1999 |
备注：电动调节蝶阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材质等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号（4-20mA,1-5V)、作用方式（电-开式，电-关式）
