气动快切蝶阀

一、气动快速切断蝶阀 产品概述

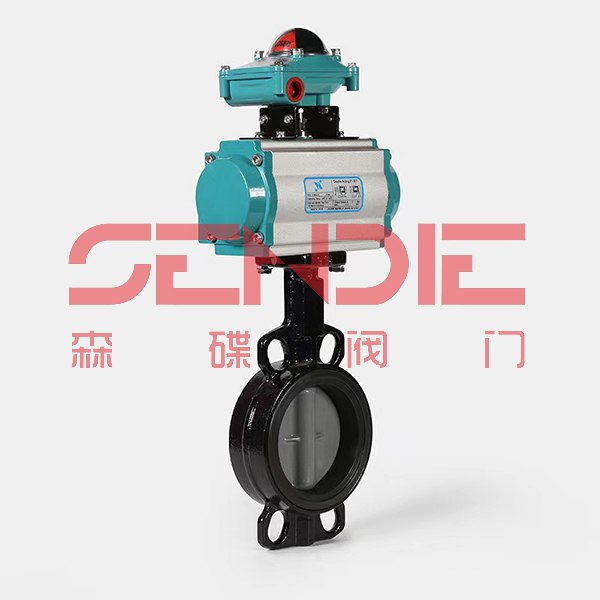

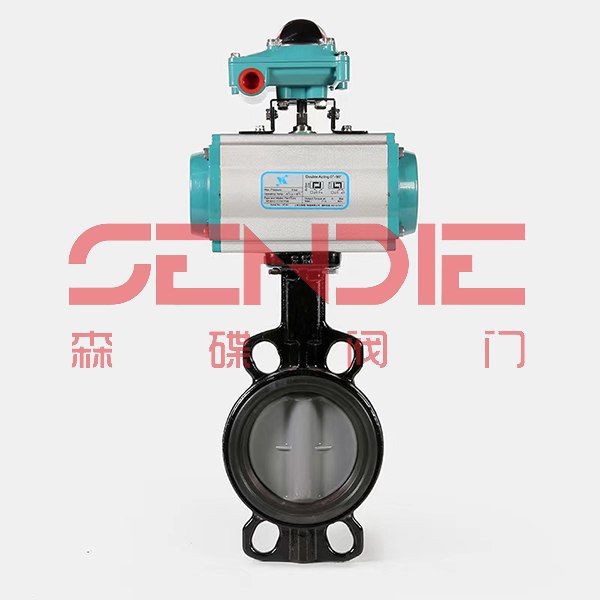

气动切断蝶阀是采用金属硬密封结构或者橡胶软密封结构的蝶阀与高引进型气动活塞式执行器组成。气动切断蝶阀适用于两位开关、切断的场合，也称为气动开关蝶阀。气动切断蝶阀外配行程限位开关、电磁阀、三联件及0.4~0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动切断蝶阀具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，实用性强等优点。气动切断蝶阀、气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
二、气动快速切断蝶阀 产品特点
（1）气动开关蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
（2）气动切断蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与碟板均具有优良的密封性。
（3）气动开关蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与碟板几乎无摩擦，使用寿命长，并具有越关越紧的功能。
（4）气动切断蝶阀碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
（5）气动开关蝶阀结构独特，“开关”仅需转动阀杆90º即可完成。操作灵活、方便、省力、不受介质压力的高低影响，，密封性能可靠。
（6）气动切断球阀具有耐高温、耐低温、耐腐蚀性强等特点。
三、气动快速切断蝶阀 技术参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸采用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0º到90º有±4º的可调范围。确保与阀门的同步精确。
四、气动快速切断蝶阀 零件材料

五、气动快速切断蝶阀 性能规范

六、气动快速切断蝶阀 连接尺寸

备注：气动快速切断蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA，1-5V）、作用方式（气-开式，气-关式）
