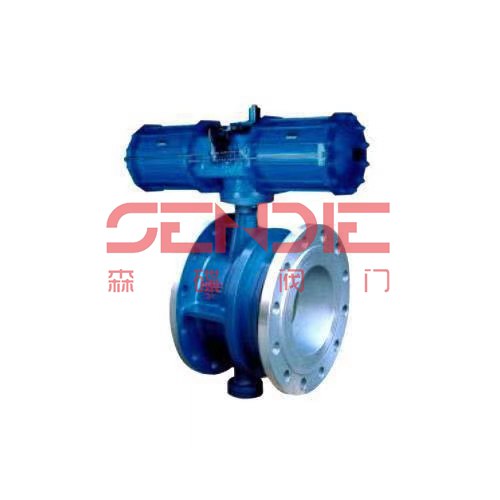

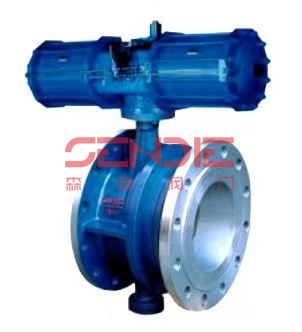

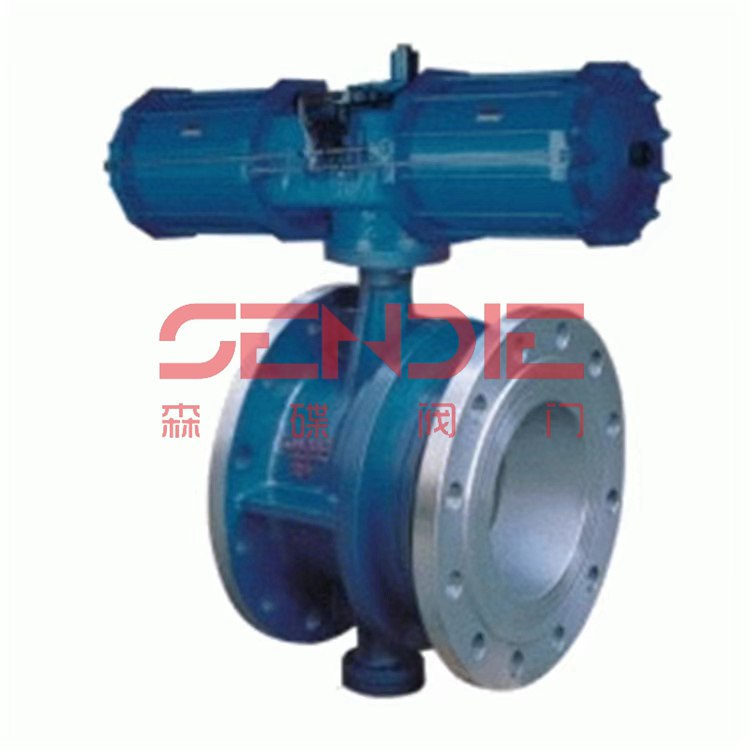

气动伸缩蝶阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、气动伸缩蝶阀产品概述
气动伸缩蝶阀适用于温度≤90℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热涨冷缩的功能。气动伸缩蝶阀其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；气动伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热涨冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
二、气动伸缩蝶阀性能参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤90℃
适用介质	空气、水、蒸汽、煤气、油品等
驱动形式	手动、蜗杆涡轮传动、气传动、电传动。

三、气动伸缩蝶阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4~0.7MPa
气源接口	G1/4''、G1/8''、G3/8''、G1/2''
环境温度	;-30~＋70℃
作用形式	单作用执行机构，双作用执行机构
作用形式	单作用执行机构，双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、气动伸缩蝶阀零件材料

零件名称	主要材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
碟板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
填料	柔性石墨
伸缩管	铸铁、铸钢、不锈钢、铬钼钢

五、气动伸缩蝶阀连接尺寸

公称通径	外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径	H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	782	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12=22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2030	2150	48-48	2345	2230	2150	48-62

备注：气动伸缩蝶阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA，1-5V）、作用方式（气-开式，气-关式）
