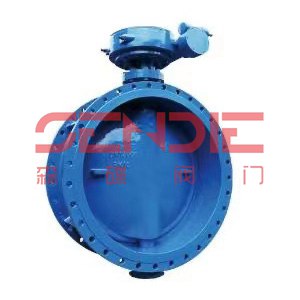

通风蝶阀（铸钢）

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、手动通风蝶阀产品概述
　　手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。手动通风蝶阀其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
二、手动通风蝶阀采用标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992;JB/T9092-1999

三、手动通风蝶阀主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、手动通风蝶阀主要零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

五、手动通风蝶阀蝶阀密封材料选用和适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或 WC9	C5或or C12	铬Cr-18型e、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

六、手动通风蝶阀主要外形连接尺寸
（1）、D41W-0.05/0.25/0.6外形尺寸

公称通径		结构长度	外形尺寸				连接尺寸（标准值）
公称通径		结构长度	外形尺寸				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14
65	21/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18

（2）、D341W-0.05/0.25/0.6外形尺寸

公称通径		结构长度	外形尺寸				连接尺寸（标准值）
公称通径		结构长度	外形尺寸				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	125	193	140	110	88	4-18	140	110	88	4-14
65	21/2	112	80	306	125	193	160	130	108	4-18	160	130	108	4-14
80	3	114	95	334	125	193	190	150	124	4-18	190	150	124	4-18
100	4	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18
125	5	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18
150	6	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18
200	8	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18
250	10	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18
300	12	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22
350	14	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22
400	16	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22
450	18	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22
500	20	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22
600	24	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26
700	28	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26
800	32	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30
900	36	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30
1000	40	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30
1200	48	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33
1400	56	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36
1600	64	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36
1800	72	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39
2000	80	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42

备注、手动通风蝶阀产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
尽量详细提供手动通风蝶阀的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
