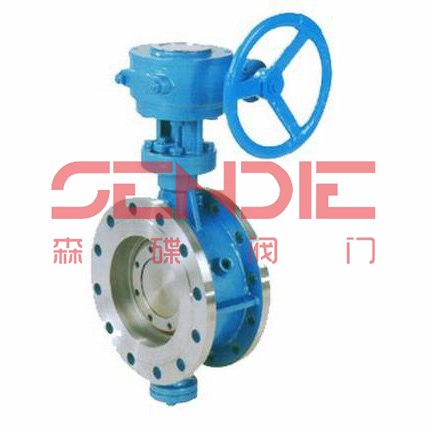

手动保温蝶阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、手动保温蝶阀产品概述
　　BD343H手动保温蝶阀适用介质：酸/碱/盐/水/蒸气/煤气/油品等。夹套保温蝶阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温蝶阀的夹套焊装于阀门的侧面，阀门的侧面设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
二、手动保温蝶阀技术规范

设计标准	ASME B16.34、GB/T 12238
结构长度	ASME B16.10、GB/T 15188.2
连接法兰	ASME B16.5、JB/T79、GB/T9113
驱动方式	手动、电动、气动
检验和试验	JB/T9092、GB/T13927、API589

三、手动保温蝶阀连接尺寸

公称通径 DN（mm）		结构长度		外形尺寸（参考值）				连接尺寸（标准值）
公称通径 DN（mm）		L		H	BD343H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短	长	H	H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18
65	21/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	375	335	12-18	365	350	12-22
300	12	178	270	250	895	450	560	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	540	495	16-22	565	515	16-22
450	18	222	330	350	1255	535	580	595	550	16-22	615	565	16-26
500	20	229	350	380	1305	535	580	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	755	705	20-26	780	725	20-26
700	28	292	430	480	1520	750	550	860	810	24-26	895	840	20-30
800	32	318	470	530	1710	750	550	975	920	24-30	1015	950	24-30
900	36	330	510	580	1810	750	550	1075	1020	24-30	1115	1050	24-33
1000	40	410	550	650	1960	900	750	1175	1120	28-30	1230	1160	28-33
1200	48	470	630	760	2250	1000	925	1405	1340	32-33	1455	1380	28-36
1400	56	530	710	850	2435	1000	925	1630	1560	36-36	1675	1590	32-39
1600	64	600	790	1030	2780	1000	925	1830	1760	40-36	1915	1820	36-42
1800	72	670	870	1230	3020	1100	980	2045	1970	44-39	2115	2020	40-48
2000	80	760	950	1350	3270	1100	980	2265	2180	48-42	2325	2230	44-

备注、手动保温蝶阀产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
尽量详细提供手动保温蝶阀的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
