产品详情

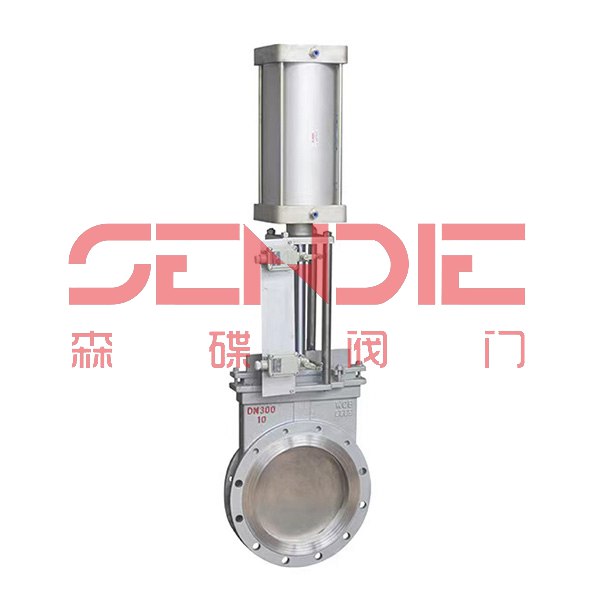

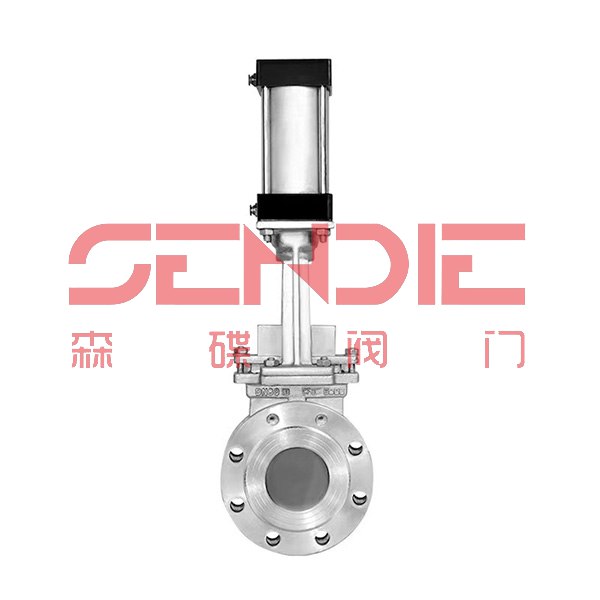

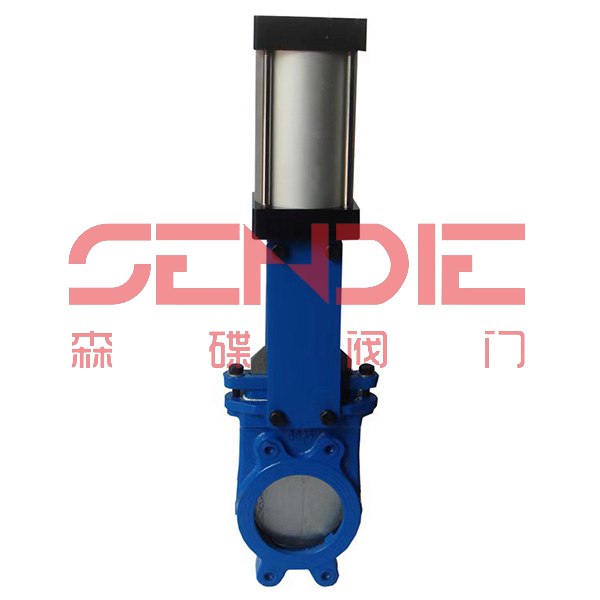

一、气动浆液闸阀 产品概述
气动浆液闸阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了气动浆液闸阀的综合性能。气动浆液闸阀通过配用电磁阀等附件可以完全开、关两位置的动作自动控制。用户可根据实际需要进行选择。Z673X系列气动浆液阀品种齐全。主体采用铸铁、铸铜、不锈钢等。通径从DN50~DN1000.气动浆液闸阀产品广泛用于化工、煤炭、制糖、污水、造纸等领域，是一种理想的密封阀门。Z673X气动浆液闸阀、气动浆液阀、气动浆料闸阀特别适合于造纸行业在管道上作调节和节流使用。其主要特点如下：
（1）采用对夹式机构，体积小，重量轻。
（2）完全敞开的通道，可以防止介质字阀内沉积。
（3）新研制的U型封圈，可以保证阀门的良好密封性。
（4）闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
（5）流阻小
（6）安装维修方便。
二、气动浆液闸阀 性能规范
| 公称压力PN（MPa） | 试验压力（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | |||
| 0.6 | 0.9 | 0.66 | 煤浆、粮浆、纸浆 泥浆、活水砂浆、矿渣、碱液 | ≤100℃ |
| 1.0 | 1.5 | 1.1 | ||
三、气动浆液闸阀 应用标准
| 设计标准 | JB/TQ648 | |
| 法兰标准 | DN50-150 PN16、GB4216.5-84 DIN2533 DN200-600 PN10、GB4216.4-84 DIN2532 | |
四、气动浆液闸阀 零件材料
| 序号 | 零件名称 | 材料 | 序号 | 零件名称 | 材料 | 备注 |
| 1 | 阀体 | HT250 | 5 | 支架 | ZHMn58- 2-2QT40-17 | 注1：橡胶的牌号 取决于介质的温度。 注2：闸板材质取决于 介质成份 |
| 2 | 密封圈 | 橡胶（注1） | 6 | 阀杆 | ||
| 3 | 闸板 | 不锈钢（注2） | 7 | 螺母 | ||
| 4 | 密封条 | 聚四氟乙烯 | 8 | 手轮 |
五、气动浆液闸阀 技术参数
| 气缸内径（mm） | Ø40 | Ø50 | Ø63 | Ø80 | Ø100 | Ø125 | Ø160 | Ø200 | Ø250 | |
| 理论活塞作用力（N）以工作 压力为0.4MPa时为准 | 推力 | 490 | 760 | 1215 | 1960 | 3077 | 4800 | 7869 | 12308 | 19227 |
| 拉力 | 410 | 680 | 1030 | 1770 | 2675 | 4400 | 7379 | 10035 | 18643 | |
| 工作介质 | 经净化油雾压缩空气 | |||||||||
| 工作压力（MPa） | 0.15-1 | |||||||||
| 环境温度（℃） | -10——+80 | |||||||||
| 相对湿度 | 95 | |||||||||
| 活塞运动速度（mm/g） | 50-500 | |||||||||
| 耐久性（KM） | 600 | |||||||||
六、气动浆液闸阀 连接尺寸
| 公称压力mm | L | D | D1 | H | n-M | |
| PN0.6 | PN1.0 | |||||
| 50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
| 100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
| 250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
| 300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
| 350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
| 400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
| 800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
七、气动浆液闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数
（2）执行器参数：电源电压、控制方式、控制信号（4-20mA,1-5v）、作用方式（气-开式，气-关式）
