产品详情

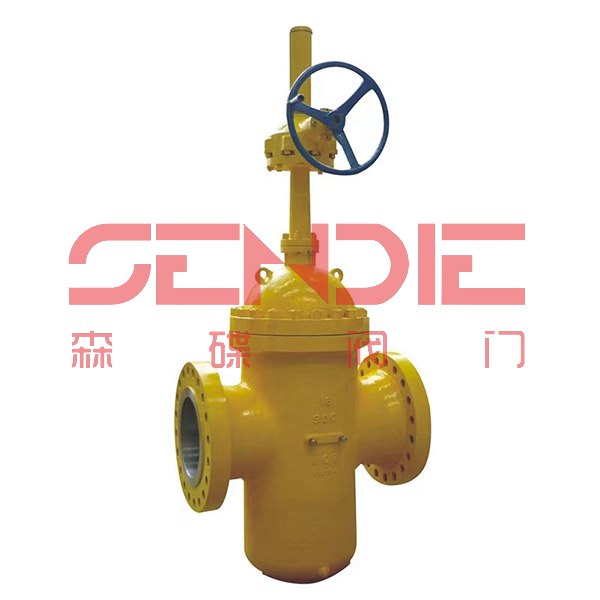

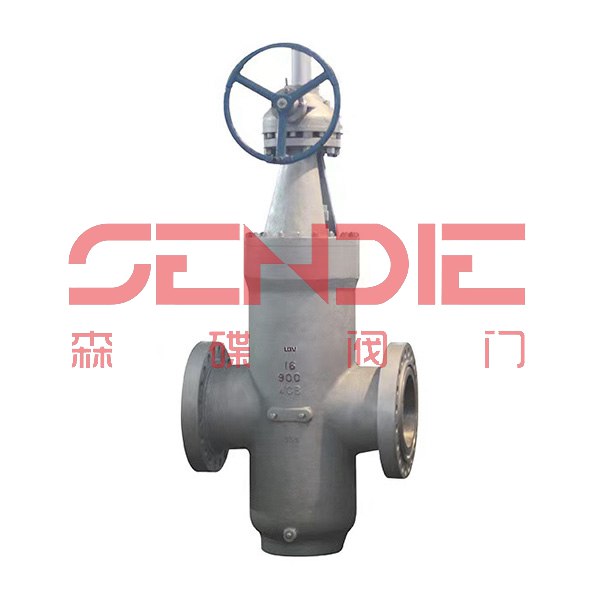

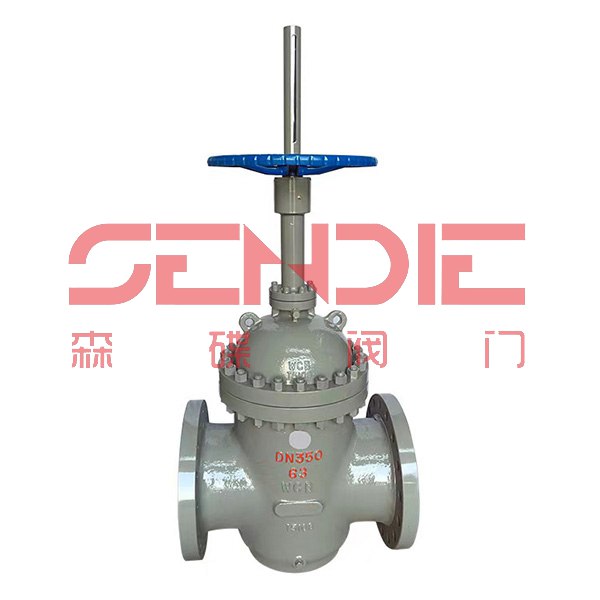

一、 Z43W平板闸阀 产品概述
平板闸阀阀体采用铸造结构， 阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。阀门关闭时能自动卸掉内腔高压，保证使用安全。采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
二、Z43W平板闸阀 产品性能规范
| 压力等级 | 常温试验压力(MPa) | 适用温度 | 适用介质 | |||||
| 壳体试验 | 左密封 | 右密封 | 低压气密封 | 普通型 | 抗硫型 | |||
| 公称压力 (MPa)(PN) | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～121℃或按用户要求 | 石油、天然气、水等非腐蚀性介质 | 含H2S、Co2 的石油、天然气、水等腐蚀性介质 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| 磅级(Lb)(Class) | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||
四、Z43W平板闸阀主要参数
| 基本型号 | ZDZ47F、ZDZ67F、ZDZ447F、ZDZ467F、ZDZ547F、ZDZ567F、ZDZ9B47F、ZDZ9B67F | ||
| 压力等级范围 | PN0.6～6.4MPa(Class150～900) | ||
| 通径范围 | DN25～1000mm(1"～40") | ||
| 驱动方式 | 手轮驱动 | 齿轮动、气动、液动、电动 | |
| 适用范围 | Class 150～300 (PN1.6～4.0) | Class400 (PN6.4) | Class 150～900 |
| 1"～40" (DN25～1000mm) | 1"～28" (DN25～700mm) | 1"～40" (DN25～1000mm) | |
五、Z43W平板闸阀 采用标准
| 设计依据 | GB | API | |
| 设计标准 | JB/T5298 | API 6D ASME B 16.34 | |
| 结构长度 | 法兰连接 | GB/T 12221 JB/T 5298 | API 6D ASME B 16.10 |
| 焊接 | GB/T 15188.1 | ||
| 连接法兰 | GB/T 9113 JB/T 79 | ASME B16.5 MSS SP44 | |
| 对焊端 | GB/T 12224 | ASME B 16.25 | |
| 试验和检验 | JB/T 9092 | API 6D API 598 | |
