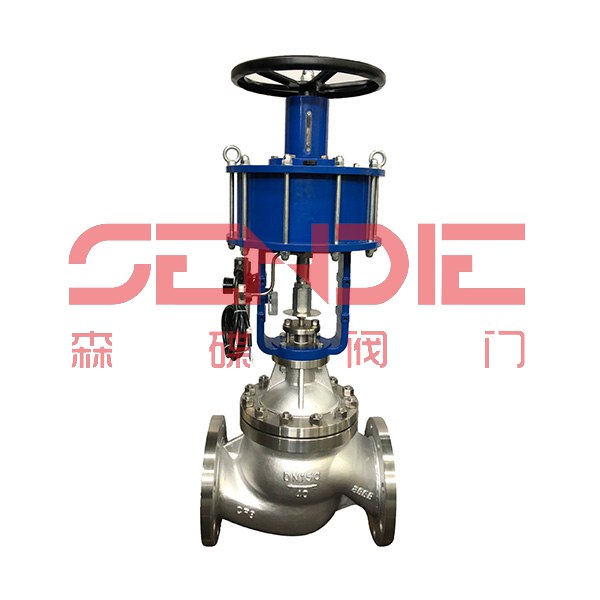

气动程控阀

气动程控截止阀原理

气动程控截止阀又称程控阀或平板阀，主要用于各种变压或变温气体分离装置、以及要求频繁开关的各种工业流体输送场合。它是气体分离装置中应用最广泛的阀门。气动程控截止阀主要由气缸部分、填料函支架部分、阀体阀芯部分组成。当控制器按事先编好的程序对某个电磁阀输出一个电信号，该电磁阀换向动作，使带压仪表空气通过电磁阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门开启；切断电磁阀电信号，使活塞反向运行使阀门关闭。这种阀门配置称为常闭式。反之，要做成常开式只需在电磁阀与气动执行机构的连接方式变换一下就能实现。

气动程控截止阀应用

气动程控截止阀阀杆与活塞杆合二为一，确保上下对中性；使阀门在线检修容易，提高检修效率。流线型流道设计低流阻阀体，精密细致的铸造表面，功能特别的导流片，使流阻大大减小。采用内平衡结构，抵消介质压力，使阀门的使用压差得到提高，具有良好的双向承压能力。采用空心V型填料，具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料，添加有减磨成份，提高耐磨性。填料组具有弹簧补偿结构，在填料磨损后能进行自动补偿。本阀门设计有独特的防冲刷结构，能使95%以上的气体冲刷在密封片防冲刷装置上，并使气体流向有一定的导向作用，保护密封片。气动程控截止阀 结构简单可靠、密封性好，双向耐压零泄漏；动作时间短、无磨损密封寿命长、防冲刷、无冲击、抗分子筛粉尘。广泛用于石化、钢铁、化肥企业的PSA装置上。可替代引进装置上的同类进口产品。

气动程控截止阀主要性能

产品名称：气动程控截止阀

公称通径：DN15～DN300(1/2″～12″)

公称压力：PN1.6MPa～PN6.4MPa(CLASS150Lb～300Lb)

连接方式：法兰

阀体材料：碳钢、不锈钢

适用介质：油品、天然气、氢气、一氧化碳、二氧化碳、氧气、重整气、催化裂化干气、变换气、水、蒸汽等。

适用温度：软密封F（四氟乙烯）≤180℃，硬密封≤450℃。

驱动方式：气动

机构型式：气动活塞式执行机构

作用型式：常开式或常闭式

供气压力：0.4-0.7MPa

密封材料：聚四氟乙烯、不锈钢、硬质合金等

泄漏量：金属阀座：小于阀额定容量的0.01%，符合GB/T4213IV级

软阀座：小于阀额定容量的10-7, 符合GB/T4213V级

关闭时间：≤3秒

气动程控截止阀技术参数
