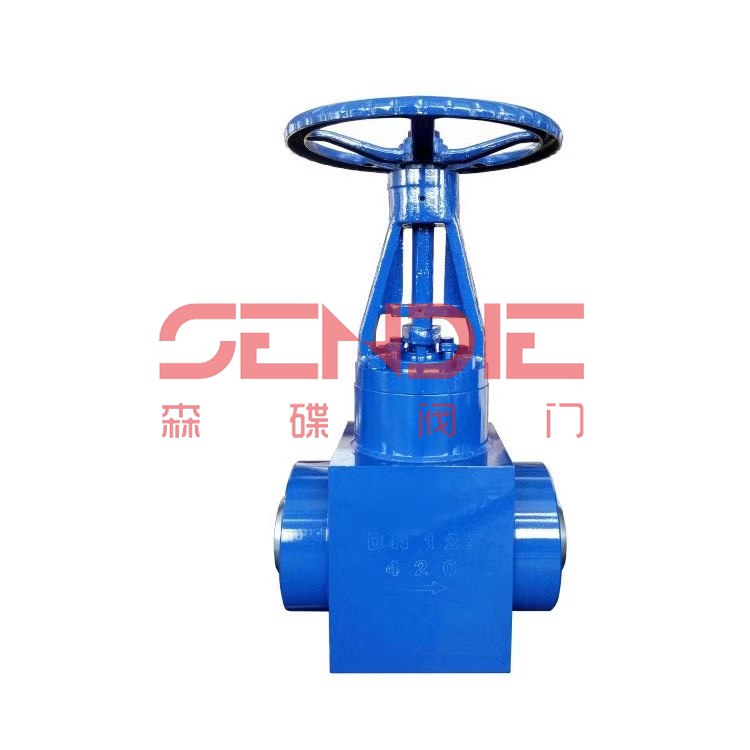

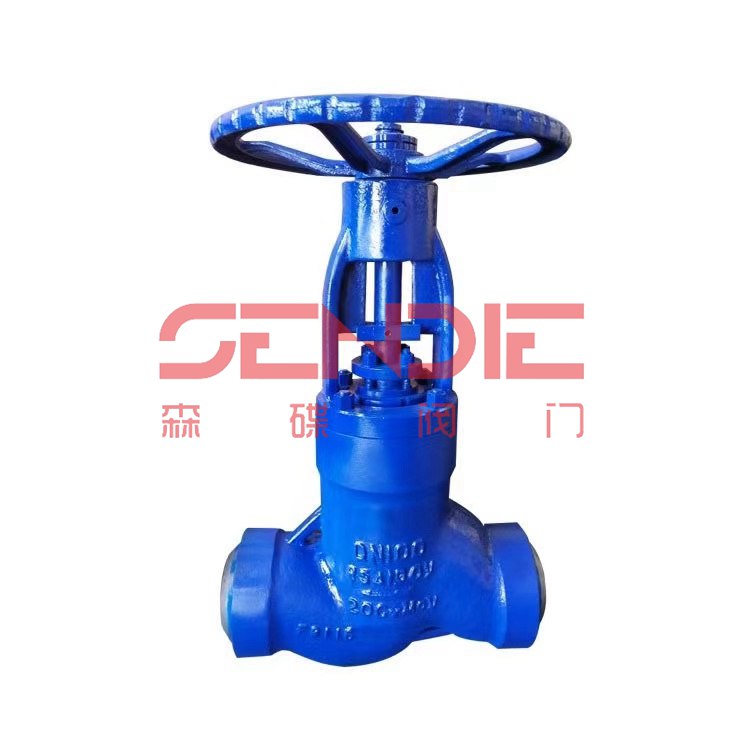

焊接截止阀

焊接截止阀设计与制造标准：

设计与制造：JB/T3595-93

压力温度：

结构长度：E101

对焊连接尺寸：GB/T15198.3-95

检验与实验：GB/T13927-92

焊接截止阀用途

适用于公称压力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作温度 ≤540℃( 其中 P(57)170V 工作温度为 570℃) 的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

焊接截止阀结构特点

1. 产品设计制造按 E101 和 JB/T3595-93 标准的规定，结构合理，性能优良，造型美观。

2. 阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

3. 阀瓣、阀座的密封面采用司太立（ stellite ）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

4. 阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

5. 阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

7. 电动截止阀配有 DZW 系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。

焊接截止阀主要零件的材料说明
