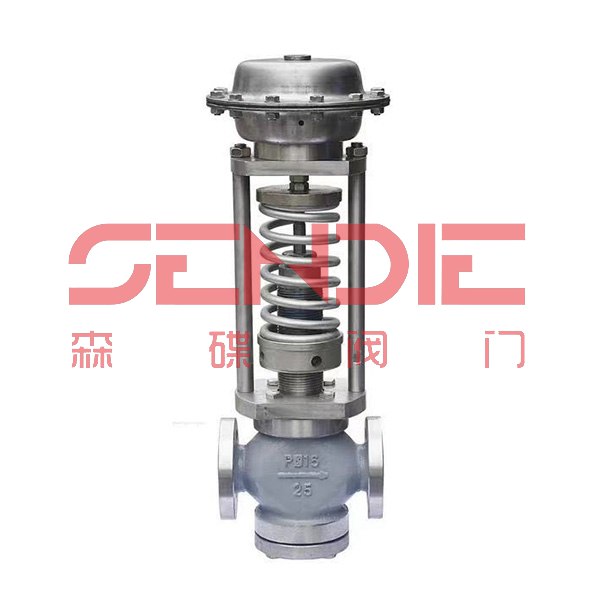

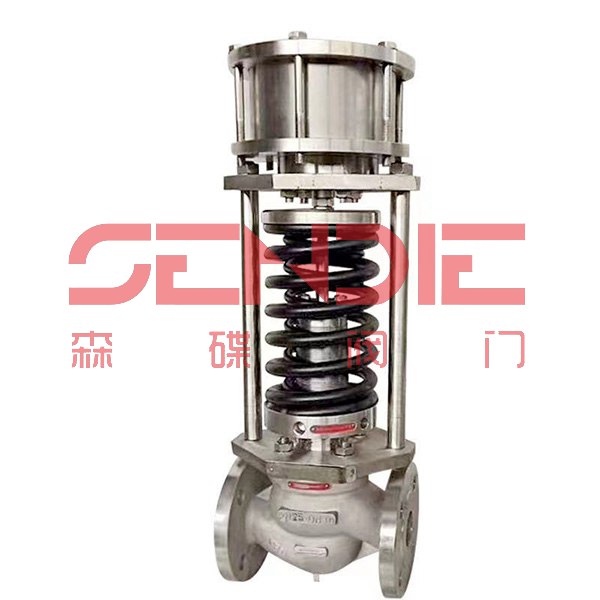

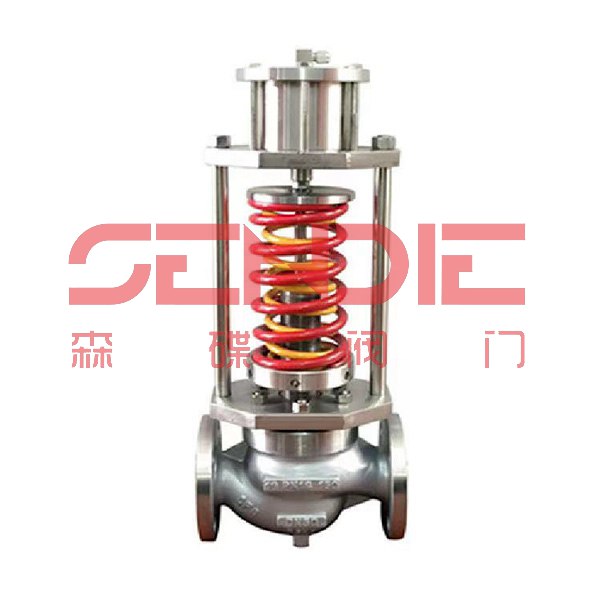

自力式压力调节阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、自力式压力调节阀产品概述
ZZYP自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或者阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力调节阀广泛应用于气体、液体及介质稳压或泄压的自动控制。
自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种机构：执行机构有薄膜式、活塞式：作用形式有减压用、阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16/40/64；阀体口径范围DN20~300；泄露了等级有II级、IV级和VI级三挡；流量特性为快开；压力分段式调节从15~2500Kpa。可按照需要组合满足用户工况要求使用。
二、自力式压力调节阀产品特点
（1）自力式压力调节阀无需外加能源，能在无电无气的场所使用，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10:1或者10：8.
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。
三、自力式压力调节阀技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差（Mpa）	PN16	1.6								1.5		1.2	1
	PN40	2
阀盖形式		标准型-17~+300度、高温型+300度~+450度
压盖形式		螺栓压盖式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

四、自力式压力调节阀执行器参数

有效面积（CM）	32￠	80	250	630
压力设定范围（Mpa）	0.8~1.6	0.1~0.6	0.015~0.15	0.005~0.035
	0.3~1.2	0.05~0.3	0.01~0.07
保证压力阀正常工作的最小压差_Pmin(Mpa）	≥ 0.05	≥ 0.04	≥ 0.01	≥ 0.005

允许上下膜室之间最大压差（Mpa）	2	1.25	0.4	0.15

材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10X1；卡套式接头：R1/4寸

注：￠该有效面积所对应的压力设定范围不适用于DN150~250。
五、自力式压力调节阀性能指标

设定值偏差		±8%
允许泄露量（在规定实验条下）	硬密封	4x0.01%阀额定容量
	软密封	DN15~50	DN15~125	DN150~250
		10气泡/min	20气泡/min	40气泡/min

六、自力式压力调节阀工作温度

公称通径		15~250mm	150~250mm
密封形式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和算热片≤350℃￠	冷却罐和加长件≤300℃￠
	软密封	≤150℃

注：￠表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350度需选用PN4.0Mpa阀体.

七、自力式压力调节阀零件材料

材料代号		C（WCB)	P(304)	R(316)
主要零件	阀体	WCB（ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18ni12Mo2Ti(316)
	阀芯、阀座	1Cr18NI9Ti(304)	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
	阀杆	1Cr18NI9Ti	1Cr18NI9Ti	1Cr18NiMo2Ti
	膜片	丁晴橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

八、自力式压力调节阀连接尺寸

公称通径			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰连接尺寸			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距（L）			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量（Kg）			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5
