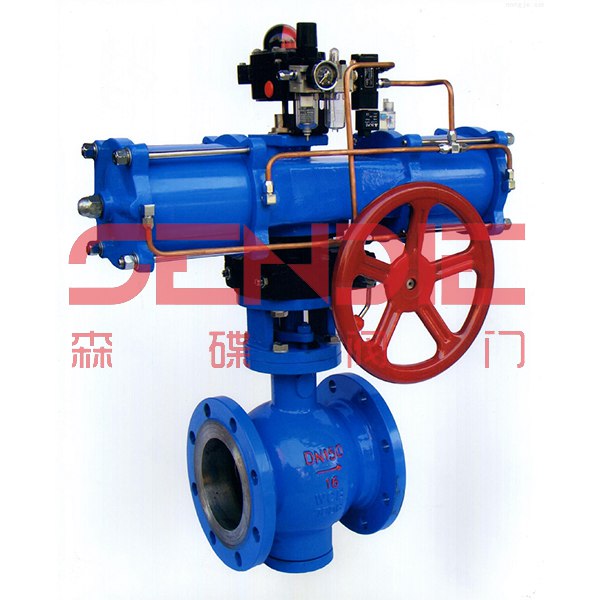

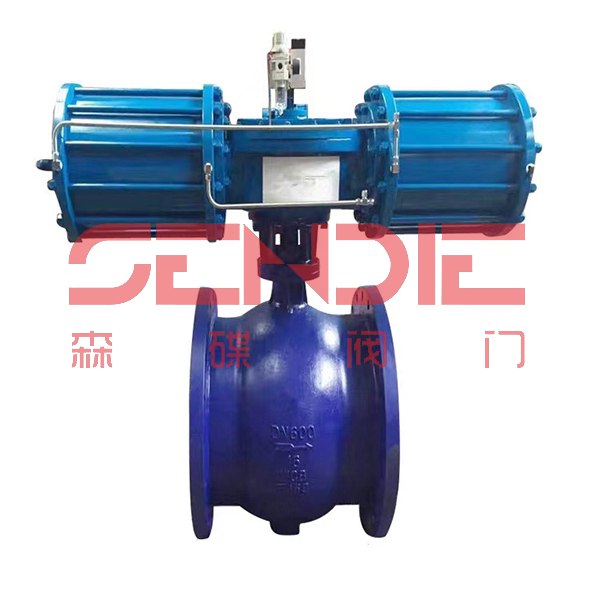

一、气动偏心半球阀 产品概述
气动偏心半球阀属于角行程气动调节阀，俗称‘气动凸轮挠曲调节阀’。是由引进德国活塞式气动执行器及和偏心半球阀组成，气动偏心半球阀可配以阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，气动偏心调节阀具有良好的稳定性。其次，还有流量大，可调范围广等特点。气动偏心半球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、轻纺、轻工等行业。
二、气动偏心半球阀 产品特点
（1）流体阻力小，全通径的电动球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠，有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也广泛使用。
（4）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换一般都比较方便。
（5）在全开或全闭时，球体与阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（6）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（7）由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、气动偏心半球阀 技术参数
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
| 60％腔型 | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | ||
| 40％腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
| 允许压差（MPa） | ≤公称压力 | ||||||||||||
| 阀体形式 | 整体铸造球形体 | ||||||||||||
| 阀芯形式 | 偏心旋转阀芯（带导流翼） | ||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||
| 动作范围 | 全开60º | ||||||||||||
| 泄漏量Q | 软密封VI级、硬密封VI级，符合ANSI B16.104标准 | ||||||||||||
| 基本误差 | ±1％ | ||||||||||||
| 回差 | ±1％ | ||||||||||||
| 死区 | ≤1％ | ||||||||||||
| 可调范围 | 全腔型（100:1）、60％腔型（60:1）、40％腔型（40:1） | ||||||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | ||||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量信号控制 | ||||||||||||
四、气动偏心半球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单作用、双作用气动执行器 |
| 供气压力 | 0.4~0.7Mpa |
| 气源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 环境温度 | 零下30~+70度 |
| 作用形式 | 单作用执行机构：气关式（B）-失气时阀位开（FO）：气开式（K）-失气时阀位关（FC）；双作用气动执行机构：气关式（B）-失气时阀位保持（FL）：气开式（K）-失气时阀位保持（FL） |
| 可配附件 | 定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小
2、气缸选用铝金材料，重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选用带电讯号反馈指示及各类附件以实现自动化操作
6、两端调的节螺钉可是标准产品在0º和90º有±4º的可调范围。确保与阀门的同步精确
五、气动偏心半球阀 零件材料
| 零件名称 | 材料 | |||
| 阀体 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维+PTFE、对位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
六、气动偏心半球阀 应用标准
| 设计与制造 | GB12237-89、API 608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANIS B16.5.ANSI B2212~2214 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NFE29-305、DIN3202 |
| 试验和检验 | JB/T9113.1、API598 |
备注：气动偏心半球阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形成、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式、气-关式）
