产品详情

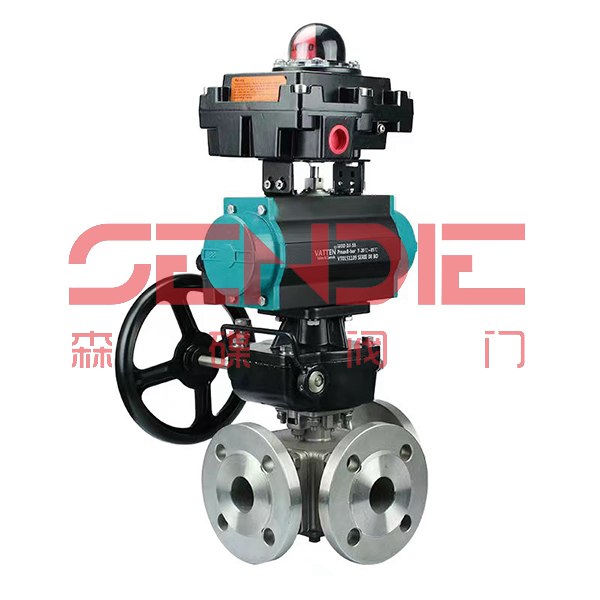

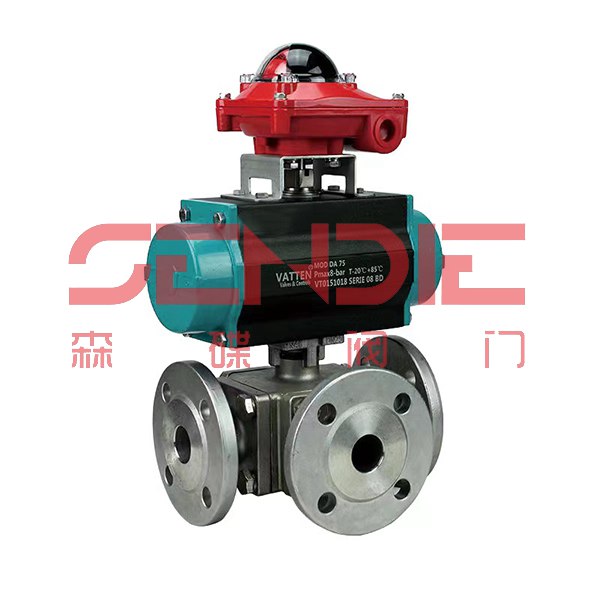

一、气动三通球阀 产品概述
气动三通球阀是一种三通道的回转型球阀，用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口，气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动T型三通球阀实现把三条连通管道进行合流或分流。气动三通调节球阀与电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、航空、航天、造纸等工业领域。
二、气动三通球阀 产品特点
（1）流体阻力小，其阻力系数与同长度的管段相等。
（2）结构简单、体积小、重量轻。
（3）紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90º，便于远距离控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
三、气动三通球阀 设计标准
| 设计与制造 | GB1227-89、API 608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B2212~2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NFE29-305、DIN3202 |
| 试验和检验 | JB/T9092、API598、GB/T13927 |
四、气动三通球阀 技术参数
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允许压差（MPa） | ≤公称压力 | |||||||||||
| 动作范围 | 0~90º | |||||||||||
| 阀体形式 | 二段分体式铸造阀体 | |||||||||||
| 阀盖形式 | 整体式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 连接方式 | 法兰式、螺纹式（适用于1/2”~2“ | |||||||||||
| 阀芯形式 | 三通球型阀芯 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 泄漏量Q | 软密封：零泄漏；金属密封：按GB/T4213-92，小于 额定KV0.01％ | |||||||||||
| 基本误差 | ±1％ | |||||||||||
| 回差 | ±1％ | |||||||||||
| 死区 | ≤1％ | |||||||||||
| 配置执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制，4-20mA模拟量控制 | |||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||
五、气动三通球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单作用、双作用气动执行器 |
| 供气压力 | 0.4~0.7Mpa |
| 气源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 环境温度 | 零下30~+70度 |
| 作用形式 | 单作用执行机构：气关式（B）-失气时阀位开（FO）：气开式（K）-失气时阀位关（FC）；双作用气动执行机构：气关式（B）-失气时阀位保持（FL）：气开式（K）-失气时阀位保持（FL） |
| 可配附件 | 定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小
2、气缸选用铝金材料，重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选用带电讯号反馈指示及各类附件以实现自动化操作
6、IS05211标准连接为产品的安装更换提供了方便
7、两端调的节螺钉可是标准产品在0º和90º有±4º的可调范围。确保与阀门的同步精确
六、气动三通球阀 零件材料
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增强聚四氟乙烯（PPL）、对位聚苯、不锈钢密封圈 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 |
七、气动三通球阀 控制方式
气动三通球阀分T型和L型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连接：T型气三通球阀适用于介质分流、合流或流向切换。T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
备注：气动三通球阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式、气-关式）
