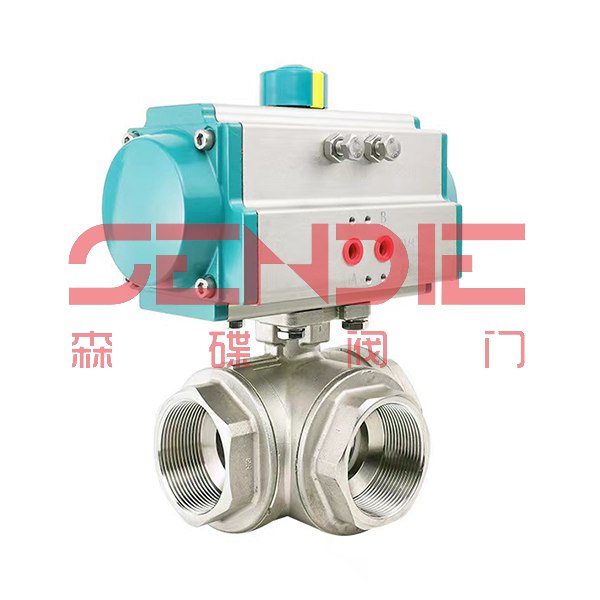

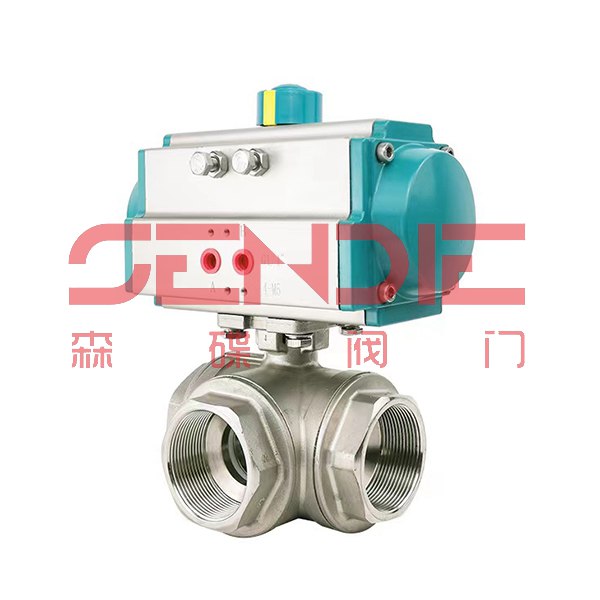

一、气动内螺纹三通球阀 产品概述
气动三通内螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。气动三通内螺纹球阀分为‘L型气动三通球阀’与‘T型气动三通球阀’，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄漏测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道，本气动内螺纹球阀安装方便。
二、气动内螺纹三通球阀 产品特点
（1）气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连接或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连接，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连接或切换，起分流或合流作用；L型孔道连接相互正交的两个管道。使另一条孔道切断，起改变介质流向的作用。
三、气动内螺纹三通球阀 技术参数
| 公称通径DN（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 公称压力（MPa） | PN1.6、、2.5、4.0、6.4MPa | ||||||
| 阀体形式 | 三段式分体式阀体 | ||||||
| 连接形式 | 螺纹式、焊接式 | ||||||
| 阀芯形式 | “O”型球形阀芯 | ||||||
| 动作范围 | 0~90º | ||||||
| 泄漏量Q | 按GB/T4213-92，小于额定KV0.01％（软密封：零泄漏） | ||||||
| 基本误差 | 带定位器：小于全行程的±2％ | ||||||
| 死区 | 带定位器：小于全行程的±2％ | ||||||
| 可调范围 | 250比1 | ||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | ||||||
| 控制方式 | 开关两位控制、4~20mA模拟量信号控制 | ||||||
四、气动内螺纹三通球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单作用、双作用气动执行器 |
| 供气压力 | 0.4~0.7Mpa |
| 气源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 环境温度 | 零下30~+70度 |
| 作用形式 | 单作用执行机构：气关式（B）-失气时阀位开（FO）：气开式（K）-失气时阀位关（FC）；双作用气动执行机构：气关式（B）-失气时阀位保持（FL）：气开式（K）-失气时阀位保持（FL） |

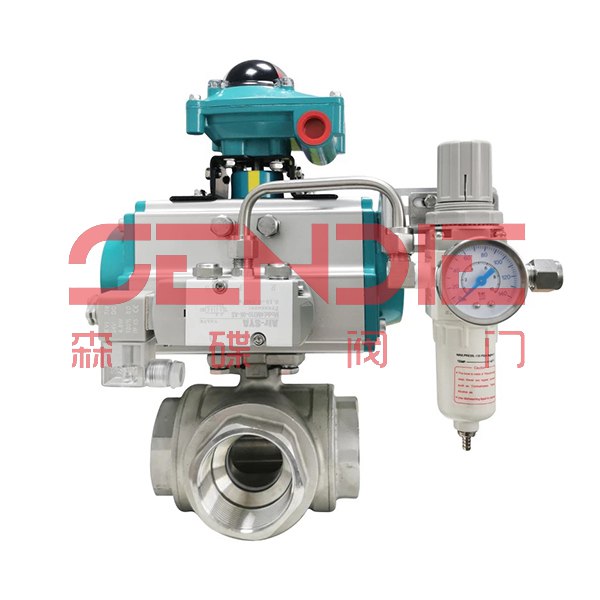

| 可配附件 | 定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 |
五、气动内螺纹三通球阀零件材料
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸类等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
备注：气动内螺纹三通球阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形成、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式、气-关式）
