产品详情

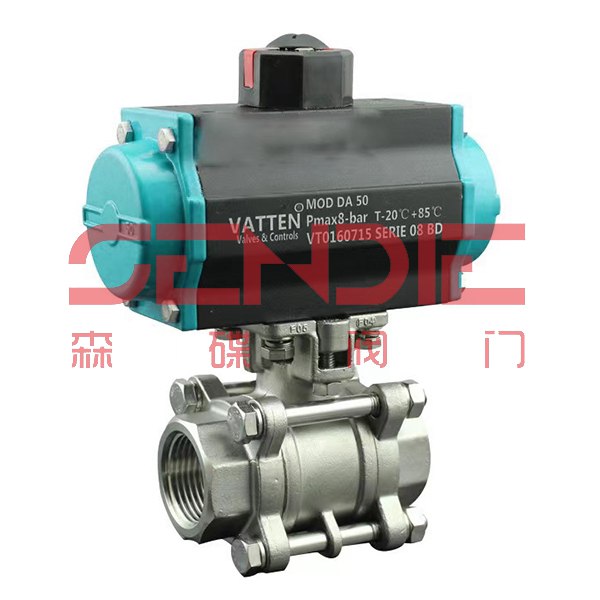

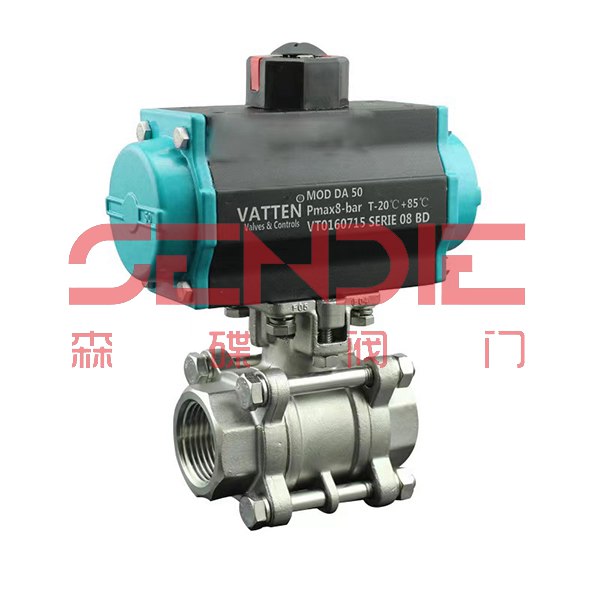

一、内螺纹气动球阀 产品概述
内螺纹气动球阀（丝扣气动球阀）分为整体式、两片式及三片式气动球阀。阀体铸造采用台湾引进的先进工艺，，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90º开关定位机构，根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0-4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路，用于截断或接通管路中的介质，选用不同的材料。内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、氨盐水、中和水等多种介质。
二、内螺纹气动球阀 技术参数
| 公称通径（DN） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公称压力（Mpa） | PN1.6、2.5、、40、6.4 | |||||||||
| 阀体形式 | 三片式精铸阀体、二片式精铸阀体 | |||||||||
| 连接方式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | “O”型球形阀芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快开式 | |||||||||
| 动作范围 | 0~90度 | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01%（软密封：零泄漏） | |||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||
| 死区 | 带定位器：小于全行程的2% | |||||||||
| 可调范围 | 250比1 | |||||||||
| 执行机构 | GT、AT、AR、AW系列双作用气动执行器 | |||||||||
| 控制方式 | 开关两位控制、4~20mA模拟量控制 | |||||||||
三、内螺纹气动球阀 执行器参数

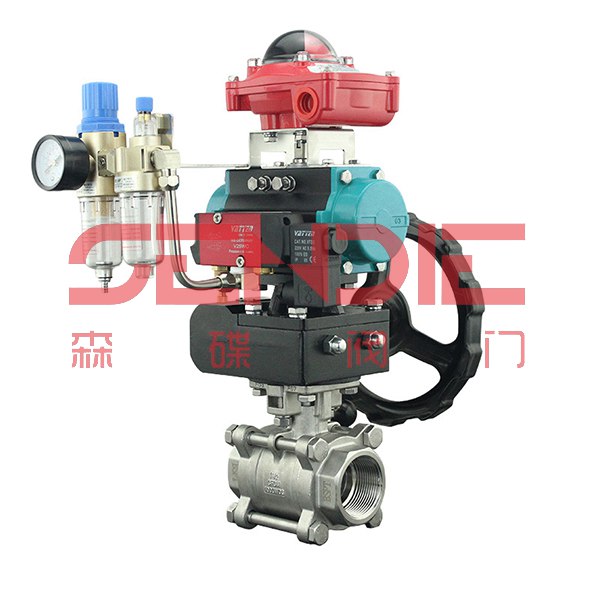

| 执行器型号 | GT、AT、AR、AW系列单作用、双作用气动执行器 |
| 供气压力 | 0.4~0.7Mpa |
| 气源接口 | G1/4寸、G1/8寸、G3/8寸、G1/2寸 |
| 环境温度 | 零下30~+70度 |
| 作用形式 | 单作用执行机构：气关式（B）-失气时阀位开（FO）：气开式（K）-失气时阀位关（FC）；双作用气动执行机构：气关式（B）-失气时阀位保持（FL）：气开式（K）-失气时阀位保持（FL） |
| 可配附件 | 定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，可靠性高；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小
2、气缸选用铝金材料，重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选用带电讯号反馈指示及各类附件以实现自动化操作
6、两端调的节螺钉可是标准产品在0º和90º有±4º的可调范围。确保与阀门的同步精确
四、内螺纹气动球阀 零件材料
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304（CF8) | 316(CF8M） | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增强聚四氟乙烯（PPL）、对位聚苯、不锈钢密封圈 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 |
五、内螺纹气动球阀 性能范围
| 公称通径（DN） | DN15~100 | |||||
| 公称压力 | PN(Mpa） | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低压气密试验 | 0.5~0.7 | |||||
| 适用介质 | 水、油、蒸汽、硝酸类（温度≤200℃）、醋酸类（温度≤200℃） | |||||
备注：内螺纹气动球阀 产品选型
（1）阀体参数：公称通经、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式、气-关式）
