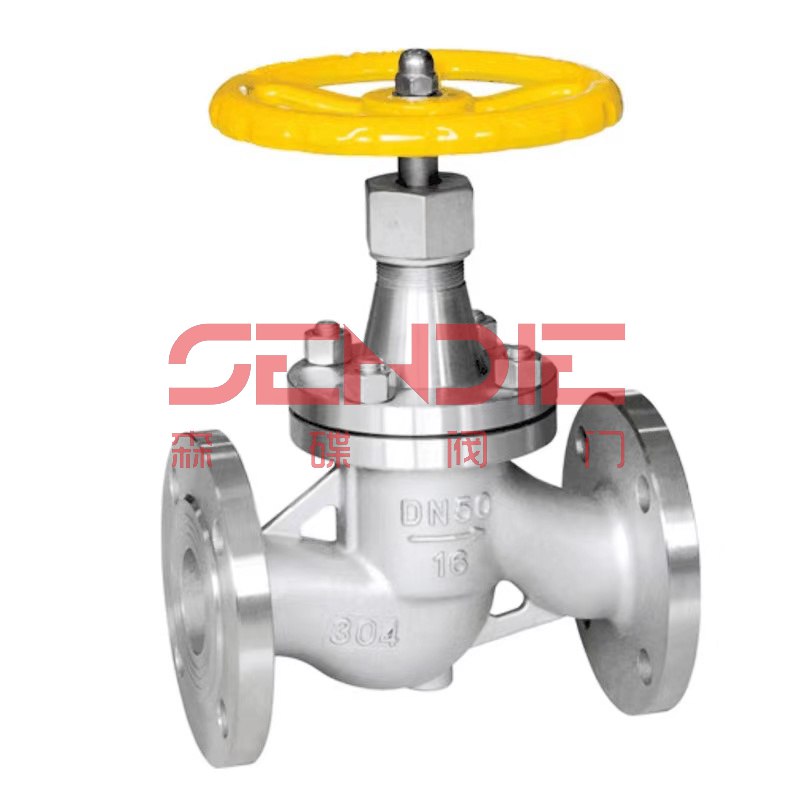

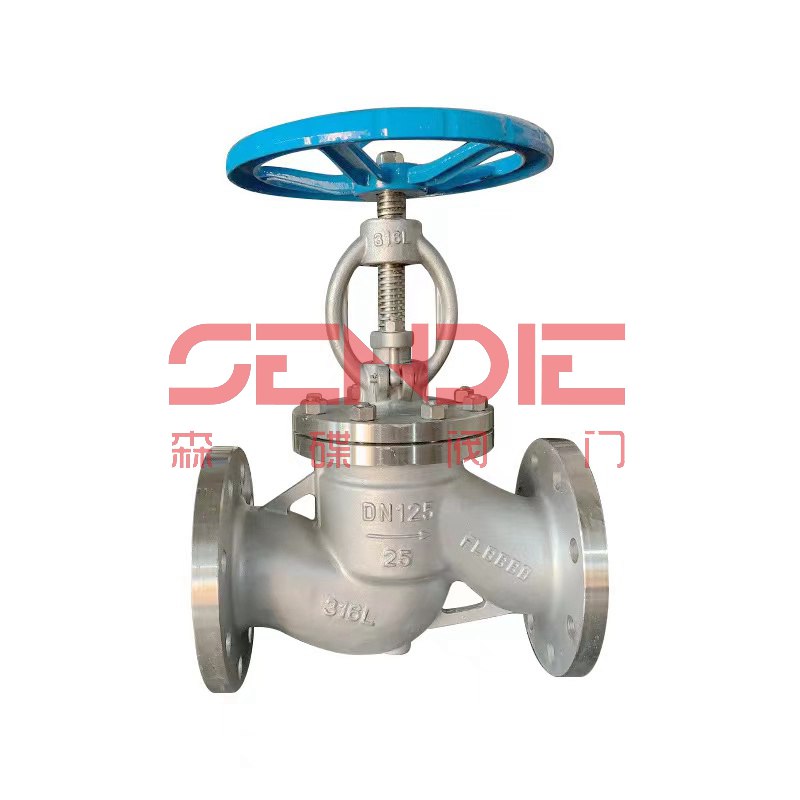

不锈钢截止阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

不锈钢截止阀应用规范:

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

不锈钢截止阀性能规范

型号	公称压力	试验压力			工作温度(℃)	适用介质
型号	公称压力	强度(水)(Mpa)	密封(水)空气(Mpa)	低压密封空气(Mpa)	工作温度(℃)	适用介质
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
						ACETIC ACID
						醋酸类
						NITRIV ACID
						硝酸类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETIC ACID
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

不锈钢截止阀主要零件材质

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo₂Ti系列	ZG00Cr17Ni14Mo₂系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	1Cr13
阀杆	ZG1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
压盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo₂Ti	ZG00Cr17Ni14Mo₂	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo₂Ti	00Cr17Ni14Mo₂	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

1.6MPa不锈钢截止阀主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

2.5MPa不锈钢截止阀主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

4.0MPa不锈钢截止阀主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234

6.4MPa不锈钢截止阀主要连接尺寸及重量

尺寸	DN	15	20	25	40	50	65	80	100	125	150
L	mm	170	190	210	230	260	300	340	380	430	550
H	mm	195	228	250	325	360	410	450	485	537	646
W	mm	140	160	180	200	240	280	320	360	400	450
重量	kg	10	13	15	19	25	35	48	56	125	157

10.0MPa不锈钢截止阀主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	mm	195	228	250	325	360	410	450	485	537		840	925	1015	1200
W	mm	100	100	120	160	160	180	200	200	240	-	-	-	-	-
重量	kg	10	12	17	25	30	40	68	92	107	-	310	590	850	1040

16.0MPa不锈钢截止阀主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	260	300	340	380	430	500	550	650
H	mm	148	156	175	200	231	262	470	500	557	613	671	765
W	mm	100	100	120	140	160	180	360	400	450	450	500	500
重量	kg	4.64	7.42	10.07	12.3	15.2	29.71	65	83	125	175	249	375
