产品详情

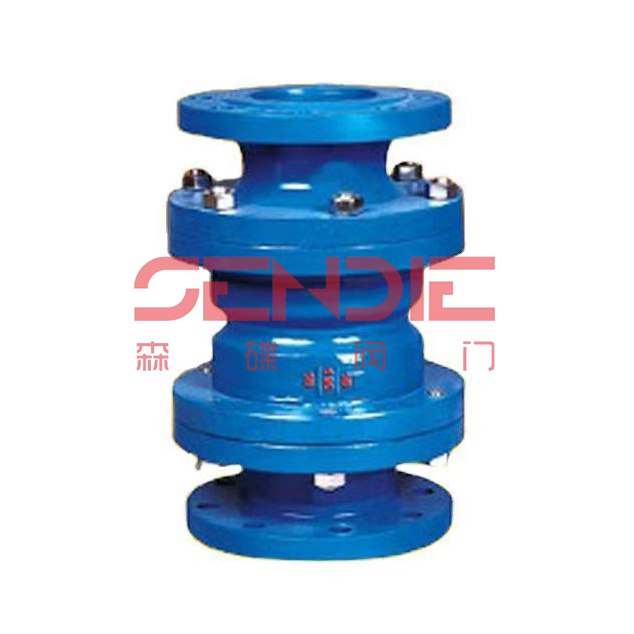

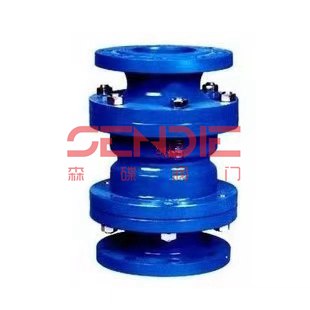

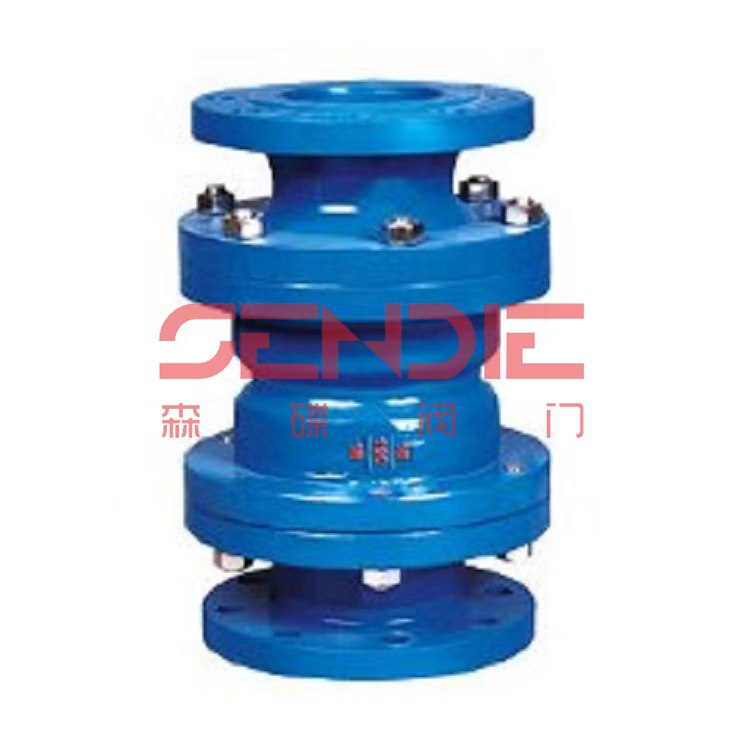

固定比例式减压阀原理
固定比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。
该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。
我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
固定比例式减压阀主要技术参数
适用介质 | 水、气体 | |||
适用温度 | ≤90℃ | |||
压力误差 | ≤8％ | |||
最小开启压力 | 2∶1 | 0.2MPa | ||
3∶1 | 0.3MPa | |||
连接形式 | 法兰、内螺纹 | |||
主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 | |
固定比例式减压阀减压阀主要外形尺寸（法兰连接尺寸PN1.0MPa）
公称通径DN（mm） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
固定比例式减压阀型号
型号 | 公称压力 | 公称通径DN（mm） | L |
YB43X0T （B型） |
1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43X6T （B型） |
1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
固定比例式减压阀尺寸
公称通径DN（mm） | 尺寸（mm） | ||
C | L | D | |
15 | 1/2" | 80 | 50 |
20 | 3/4" | 80 | 50 |
25 | 1" | 90 | 54 |
32 | 1 1/4" | 100 | 60 |
40 | 1 1/2" | 110 | 68 |
50 | 2" | 120 | 80 |
