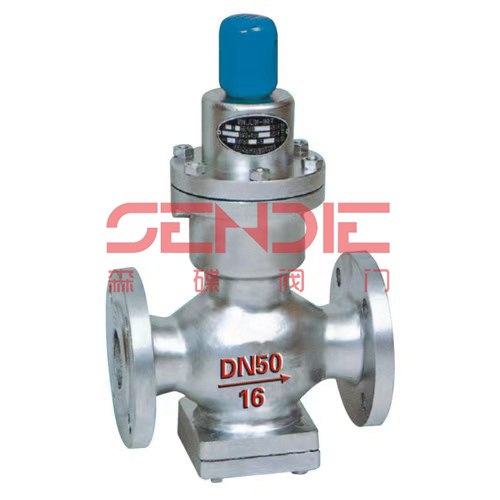

波纹管减压阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

波纹管减压阀结构特点和用处

波纹管减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。波纹管减压阀调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。

波纹管减压阀主要技术参数和性能指标

公称压力（Mpa）	0.6	1.0	1.6
壳体试验压力（Mpa）*	0.9	1.5	2.4
密封试验压力（Mpa）	0.6	1.0	1.6
最高进口压力（Mpa）	0.6	1.0	1.6
出口压力范围（Mpa）	0.05-0.4	0.1-0.8	0.1-1.0
压力特性偏差（Mpa）△P2P	GB12244-1989
流量特性偏差（Mpa）△P2G	GB12244-1989
最小压差（Mpa）	0.1	0.15	0.15
渗漏量	GB12245-1989
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

波纹管减压阀主要零件材料

波纹管减压阀流量系数（Cv）

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

Y44H/Y波纹管减压阀系列连接尺寸（PN0.6-1.6MPa）：

波纹管减压阀连接形式

法兰式：RF　FF

执行标准：JB79　GB9113　ANSI　B16.5
